一、产品特点
占地面积小、占用空间少；可满足多种接线方案要求；气体系统压力低，气密性好；高压元件不受环境条件影响，防腐、防尘、防凝露；负荷开关有良好的开断性能；在零表压下仍可保证额定绝缘水平；可数面柜子在厂内整体组装调试、整体运输；现场安装方便，不涉及气体处理，可扩展；运行、操作安全、可靠。
二、产品简介
二次配电多回路开关柜，作为电能的控制和保护装置可以为二级配电网提供多种组合。产品在设计中考虑了开关柜的可扩展性及结构的模块化，使其具有很高的灵活性。母线、三位置负荷开关、内部连接导体置于气室内，T型光纤终端进出线；熔断筒固定于密封壳体上，熔断器品字形水平布置，置于空气中，堵头部分硅橡胶界面绝缘，可以在大气条件下更换高压限流熔断器，当熔断器熔断时可以同步脱扣使该回路的负荷开关进行分闸。一次主接线除了实现单母线接线外，还可配母线分段柜、母线提升柜，实现单母线分段接线。使用母线联结器，在不用涉及SF6气体处理的情况下实现柜与柜之间的联接。可以配置测量柜，实现测量、保护功能。
三、基本柜型
1、两进一出环网柜2、负荷开关柜3、负荷开关+熔断器组合电器柜4、断路器柜5、高压计量柜6、母线提升柜7、母线分段柜 等。
四、使用环境条件
1 海拔高度：≤1000m
2 环境温度：-25℃～+45℃
3 空气相对湿度：日平均相对湿度≤95%，月平均相对湿度≤90%
4 年平均温度：25℃
5 最大日温差：15℃
6 日照强度：0.1W/cm2
7 抗震能力：地面水平加速度：2.5m/s²，地面垂直加速度：1.25m/s²，安全系数 1.67
8 污秽等级：D、E级
9 安装地点：户内/户外
五、额定参数
|
序号
|
名称
|
单位
|
C
|
F
|
V
|
|
1
|
额定电压
|
kV
|
12
|
12
|
12
|
|
2
|
额定电流
|
A
|
630
|
100
|
630
|
|
3
|
额定短路开断电流
|
kA
|
20
|
20
|
20
|
|
4
|
额定短时耐受电流及持续时间
|
kA/s
|
20/4
|
20/4
|
20/4
|
|
5
|
额定短路关合电流
|
kA
|
50
|
|
50
|
|
6
|
1min工频耐压
|
相间及相对地
|
kV
|
42
|
42
|
42
|
|
隔离端口间
|
kV
|
48
|
48
|
48
|
|
7
|
雷电冲击耐受电压
|
相间及相对地
|
kV
|
75
|
75
|
75
|
|
隔离端口间
|
kV
|
85
|
85
|
85
|
六、产品外形

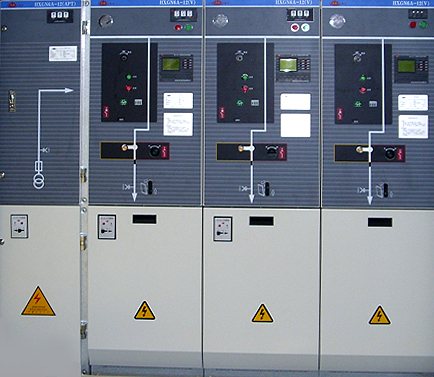

HXGN6A-12环网柜
